| SN-LC-1060-CO2 |
 레이저 커팅기 > SN-LC-1060-CO2 |
|
| |
|
| |
| ▶ 가공소재 및 응용분야 |
아크릴, MDF, 각종 광고용 소재/자재, 우드락, 발사합판, 인조가죽, 부직포(펠트), 각종 종이류(한지포함), 로마크판, 각종 의류원단, 건축모형, 목공예
교육기관의 건축학과 및 디자인학과의 모형제작, 메이커 스페이스와 마이스터 계열의 도제학교 등... |
| |
 |
| |
| Model |

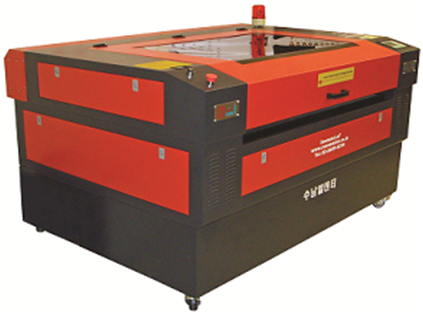

Laser cutting machine SN-LC-1060-CO2 |
|
| Processing area (가공범위) |
1000x600mm |
| Laser power (레이저파워) |
Rated power 90W (100W) & Max. power 100W (130W) |
|
| Laser tube (레이저튜브) |
Sealed-off CO2 glass tube, W2 or A2s (W4 or A4s) |
| Laser power supply (레이저파워서플라이) |
MYJG80W (MYJG100W) with LCD display current meter |
| Working table structure (작업테이블구조) |
Aluminium knife (knife distance 15mm) |
| Control system (제어시스템) |
RDC6445G or RDC6445S |
| Operating panel (조작패널) |
5.0 inch TFT LCD screen (854x480 resolution, 64K color) |
| XY axis transmission (XY축구동방식) |
Step motor, step driver and timming belt HTD-3M |
| XY axis step motor (XY축스탭모터) |
57-H350B (X) & 57-H350C (Y) |
| XY axis step driver (XY축스탭드라이버) |
Microstep driver 3DM580S |
| Focus lens (포커스렌즈) |
ZnSe 20mmDIA., 63.5mmF.L. |
| Reflective mirror (반사경) |
Molybdenum 25mmDIA., 3mmTHK |
| Operating air pressure (작동에어압력) |
0.15~0.25MPa (1.5~2.5bar) |
| Communication interface (통신인터페이스) |
Ethernet or PC-USB (incl. Udisk) |
| Software (소프트웨어) |
RDWorksV8 |
| Supported graphic format (그래픽형식) |
ai (Illustrator) or dxf (AutoCAD) |
| Chiller (냉각기) |
TEYU S&A, CW-5000 (AC 1P 220~240V 50/60Hz) |
| Exhaust fan (배기팬) |
1.1Kw |
| Operating voltage (사용전압) |
Single-Phase, 220V-60Hz |
| Power consumption (소비전력) |
≤2000W |
|
| Overall dimension (장비크기) |
1520 x 980 x 1010mm (±5mm) |
|
| |
 |
| |
|
| |
|
|
|
