| SN-EC-1325-CT-BS |
 레이저컷팅기 > SN-EC-1325-CT-BS |
|
| |
|
| |
| ▶ 가공소재 및 응용분야 |
| 아크릴, MDF 및 각종 광고용 소재/자재 가공의 전용기종 |
| |
| ▶ 특징 |

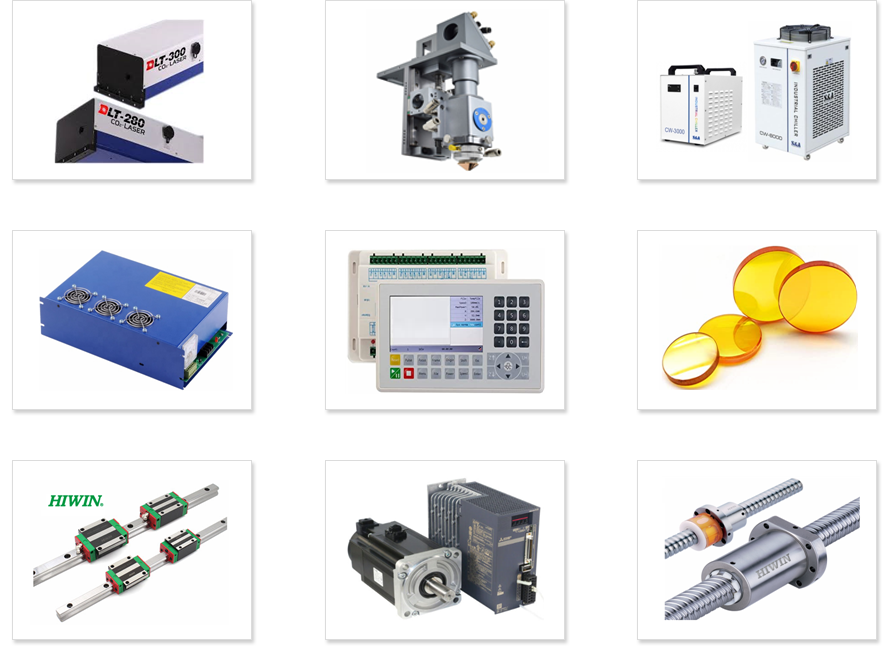

| 빔 결합 레이저 튜브와 에어 자동 분사장치, 렌즈+반사경 냉각장치, 볼 스크류+서보모터 & Z축 높이 전동 조절장치 장착 |
| |
 |
| |
| Model |

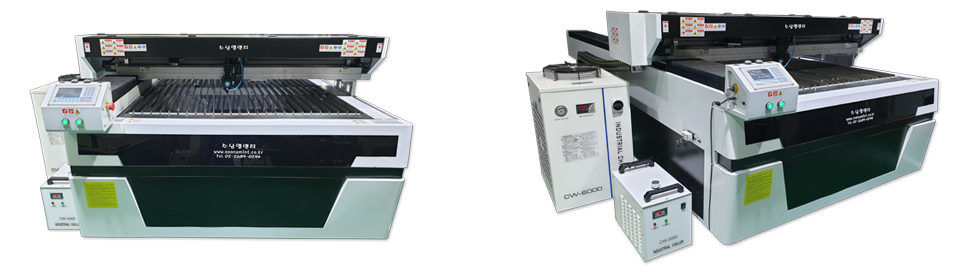

Laser cutting machine Type : SN-EC-1325-CT-BS |
| Processing area (가공범위) |
1250x2450mm |
| Laser power (레이저파워) |
220W |
| Laser tube (레이저튜브) |
Sealed-off CO2 combined tube |
| Working table style (작업테이블형태) |
Aluminium knife |
| XYZ axis transmission (XYZ축동력전달) |
Ball screw |
| XY axis servo motor (XY축서보모터) |
Mitsubishi, servo motor 400W, HG-KN43J-S100 |
| XY axis servo driver (XY축서보드라이버) |
Mitsubishi, servo driver 400W, MR-JE-40A |
| Z axis step motor (Z축스탭모터) |
Leadshine, step motor 42HS08 |
| Z axis step driver (Z축스탭드라이버) |
Leadshine, step driver DM556 |
| XY axis guide rail (XY축가이드레일) |
Hiwin or CSK square rail |
| Focus lens (포커스렌즈) |
Dia. 25mm ZnSe (F.L.100mm) equipped with water cooling system |
| Reflecting mirror (반사경) |
Dia. 38.1mm equipped with water cooling system |
| Controller (컨트롤러) |
RDC6442S or RDC6445G |
| Software (소프트웨어) |
RDWorksV8 |
| Supported graphic format (데이터형식) |
AI, DXF & PLT … |
| Chiller (냉각기) |
Teyu electromechanical (S&A), CW-6000BI + CW-3000AG |
| Operating voltage (사용전압) |
Single-Phase, 220V-60Hz |
| Power consumption (소비전력) |
≤3000W |
| Overall dimension (장비크기) |
2000 (가로) x 3750 (세로) x 1020 (높이) mm |
|
| |
 |
| |
|
| |
|
|
|
